PCB組裝的基本流程
- 發表時間:2022-07-04
- 來源:本站
- 人氣:1952
PCB組裝是生產印刷電路板的一個過程,這是一種將原材料轉化為電子產品PCB主板的制造技術。它可以用于許多的行業,其中就包括軍事和航空航天領域。今天我們就一起來了解一下PCB的相關知識。

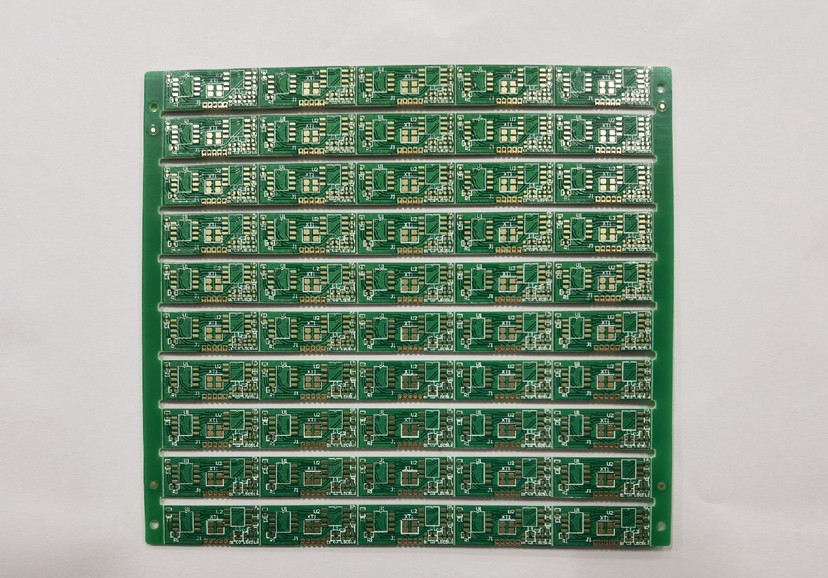

PCB是一塊薄而扁平的介電材料,上面刻有導電路徑。這些路徑連接各種電子元件。它們還用于將元件連接到印刷電路板上的插座。 PCB組裝是制造電子產品電路板的過程。該工藝包括在介電基板 上蝕刻圖案,然后在基板上添加電子元件。
完整的PCB組裝流程的第一步是創建PCB設計。該設計是使用 CAD(計算機輔助設計)軟件創建的。設計完成后,將被發送到 CAM 系統。 CAM 系統使用該設計生成制造PCB所需的加工路徑和指令。下一步是將所需的圖案蝕刻到基板上,這通常使用光化學過程完成。蝕刻圖案后,將電子元件放置在基板上并進行焊接。焊接過程完成后,對PCB進行清潔和質量檢查。一旦通過檢查,就可以使用了。
與其傳統的PCB組裝方法相比,現代的SMT組裝加工有很多好處。最大的好處之一是SMT組裝允許比其他方法更復雜的設計。這是因?yàn)镾MT組裝不需要鉆孔來連接各種組件。這意味著可以創建更復雜的設計,而不必?fù)?dān)心物理鉆孔的限制。 SMT組裝的另一個好處是它比其他方法快得多。所有必要的步驟都在一臺機器上執行。這意味著無需將PCB從一臺機器移動到另一臺機器,這樣可以節省大量時間。
SMT組裝也是一種非常具有成本效益的制造電子產品PCB的方法。這是因?yàn)樗绕渌椒斓枚啵@意味著生產相同數量的PCB組件所需的時間和金錢更少。但它有一些缺點。最大的缺點之一是很難修復使用這種方法制造的PCB組件。這是因?yàn)殡娐繁绕渌椒◤?fù)雜得多。
以上就是小編要跟大家分享的有關于PCB的知識,SMT組裝是目前PCB組裝的最佳加工方式。想了解更多這方面的知識可以咨詢億方電子有限公司。
